{dede:global.cfg_webname/} logo
东升容器案例展示解决方案
当前位置:首页 > 资讯动态 > Rotomolding 滚塑工艺介绍-潍坊东升容器

Rotomolding 滚塑工艺介绍-潍坊东升容器

发布:本站 提交时间:2021-06-16 14:09 浏览量:209

滚塑原理Principle of rotomolding

滚塑又称滚塑成型、旋转成型、回转成型等,是一种热塑性塑料中空成型方法。该方法是先将塑料原料加入模具中,然后模具沿两垂直轴不断旋转并使之加热,模内的塑料原料在重力和热能的作用下,逐渐均匀地涂布、熔融粘附于模腔的整个表面上,成型为所需要的形状,再经冷却定型而成制品。



滚塑优点Advantages of rotomolding

滚塑制品壁厚均匀,且无边角废料,无焊缝; 可以成型壁厚范围较大的制品。适合于模塑大型及特大型制件; 适合于多品种、小批量塑料制品的生产;适合于加工形状复杂的大型中空制品,这是其它成型工艺无法比拟的;可以安置各种镶嵌件; 可以生产全封闭产品。

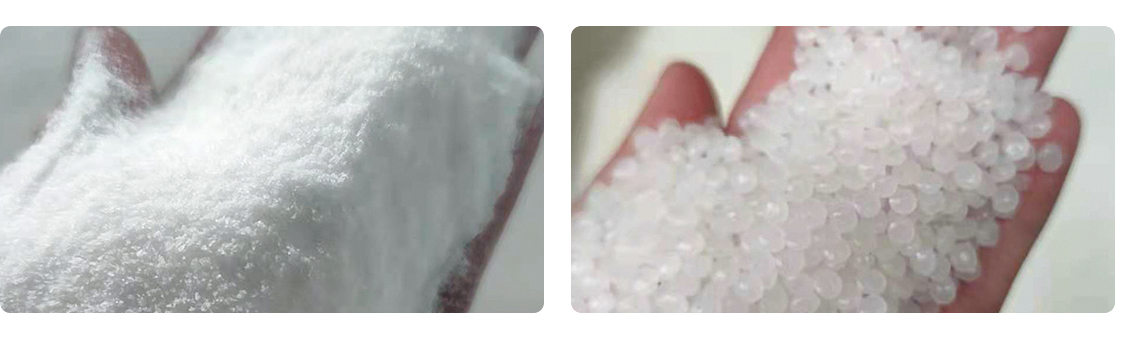

原材料选择Selection of raw materials

因为滚塑加工的时候,原料在模具里面加热没有注塑和吹塑那么直接,为了提高材料的导热性,滚塑工艺对原料有着严格的要求。东升容器所有制品采用全新进口LLDPE原料,保证了产品的优越性能。

0001jpg

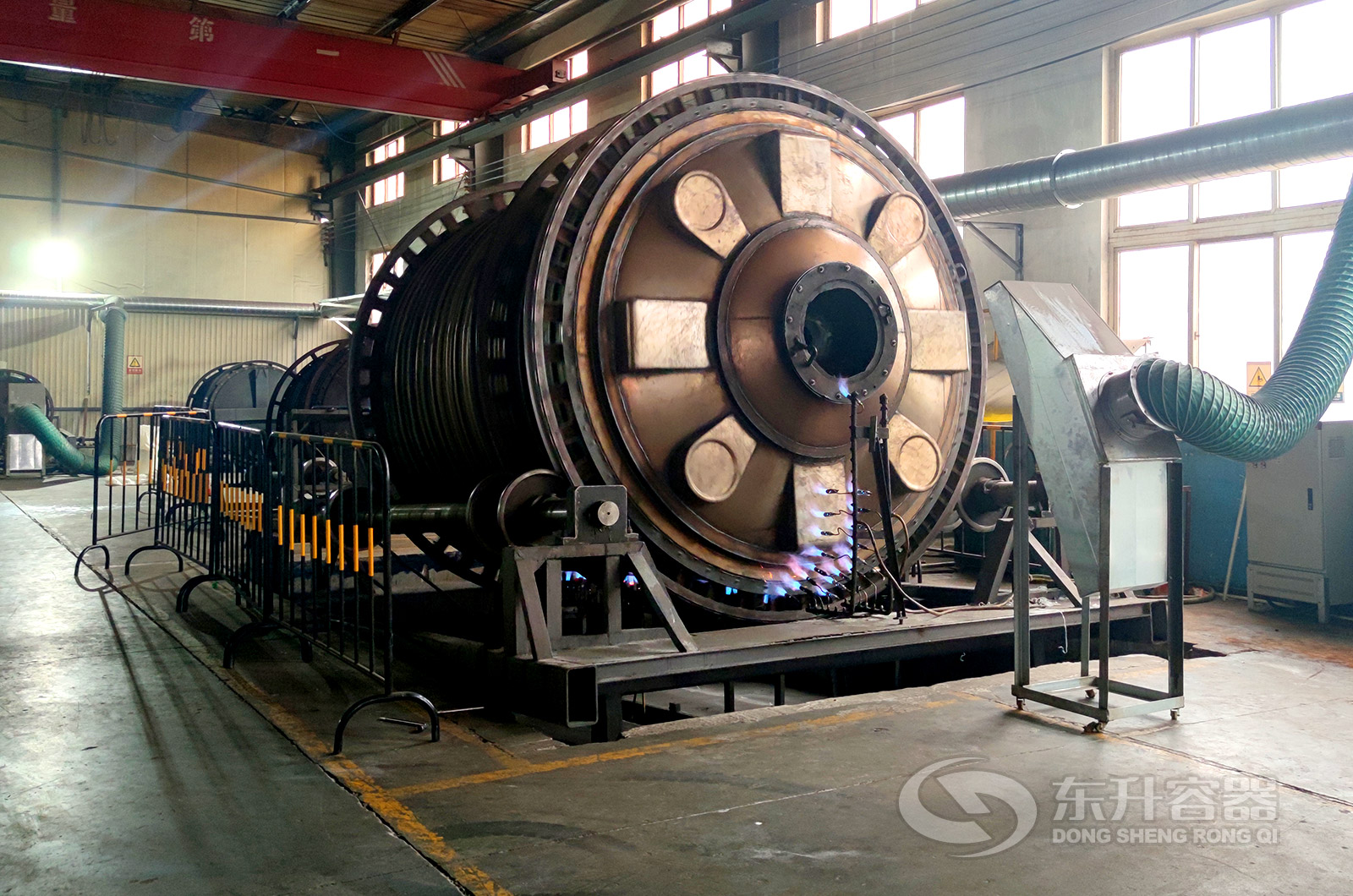

滚塑成型流程Rolling molding process

0002jpg





滚塑成型工艺流程
Rolling molding process flow

型号 >0.92g/cm3
抗拉强度 >15.0MPa
抗弯强度 >28.0MPa
抗冲强度 >18.0kg/cm3
维卡软化点 >65℃
使用温度 -65℃-80℃
蒸汽透过率 0.5MIL/90℃; 0.01-0.05%
电阻性 3×1011-13

国家级权威测试单位材料性能检测结果
National authoritative testing unit material performance testing results

序号 检验项目 标准要求 检验结果 检验结果
1 相对密度 0.92 0.93 合格
2 拉伸强度(Mpa) 13 13.9 合格
3 断列伸长率(%) 290 320 合格
4 弯曲强度(Mpa) 25 26 合格
5 弯曲强度(KJ/M2) 16 17 合格
6 氧化诱导斯(min) 60 64 合格
7 耐低温 -20℃ -25℃ 合格
8 跌路性能 标高1米和0.5米,自由跌落3次,无损坏 合格
9 外观质量 色泽均匀,无毛刺,气泡,缺料 合格
10 规格尺寸 外形变化未超过基本尺寸的±5% 合格
11 重量 重量偏差在±5%以内 合格


  • 东升微信扫一扫1
  • 东升微信扫一扫2
  • 关闭客服
